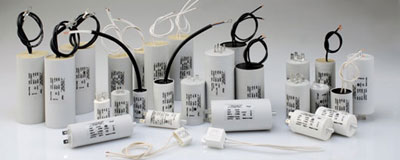

Serie PMP XXxxx
Condensatori per impiego generale in C.A.



Custodia esterna:
In materiale plastico autoestinguente, antiurto e resistente alle alte
temperature, a fondo piano o con codolo di fissaggio M8.

Dielettrico ed armature:
Polipropilene metallizzato autorigenerabile.

Terminali:
Faston 6,3mm. singolo, doppio;
Cavetto bipolare;
Cavetti unipolari.

Applicazioni:
Avviamento e marcia di motori monofase;
Avviamento e marcia di motori trifase alimentati monofase;
Rifasamento di piccoli carichi monofase;
Rifasamento settore illuminazione

La ns. produzione si basa principalmente sulle seguenti serie più
avanti descritte nei dettagli:
- Serie PMP 45xxx a 450 V. in servizio continuo;
- Serie PMP 40xxx a 400 V. in servizio continuo;
- Serie PMP 25xxx a 250 V. in servizio continuo;
- Serie PMP 60xxx a 550 V. in servizio continuo;
- Serie DSG 25xxx disgiuntori di avviamento motori.

Naturalmente realizziamo anche condensatori su specifiche del
cliente e con capacità comprese tra la minima e la massima indicate nelle tabelle.

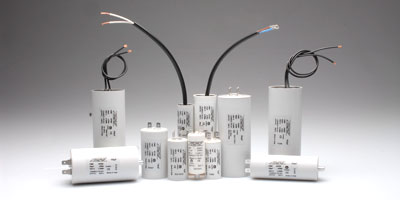

PMP45xxx - 450 V. servizio continuo top




CARATTERISTICHE ELETTRICHE:

-Tensione nominale: 450 V. a.c. servizio continuo
-Tolleranza di capacità: ± 5 %
-Frequenza nominale: 50 Hz.
-Angolo di perdita tgD: max. 0,0030 a 20°C, V=U, 50Hz.
-Temperatura di lavoro: -25°C / +85°C
-Classe di funzionamento: 3.000 h
-Tensione di prova tra i terminali: 2 Vn per 2 secondi
-Tens. di prova tra terminali e massa: 3 kV a.c. per 2 secondi
-Norme di riferimento: EN 60252

Omologazione IMQ EN 60252 dal 1,5μF al 45μF

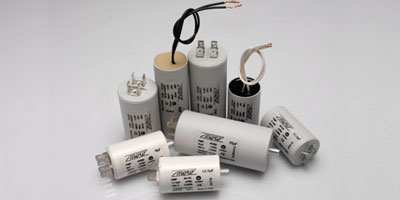

PMP40xxx - 400 V. servizio continuo top



CARATTERISTICHE ELETTRICHE:

-Tensione nominale: 400 V. a.c. servizio continuo
-Tolleranza di capacità: ± 5 %
-Frequenza nominale: 50 Hz.
-Angolo di perdita tgD: max. 0,0030 a 20°C, V=U, 50Hz.
-Temperatura di lavoro: -25°C / +85°C
-Classe di funzionamento: 3.000 h
-Tensione di prova tra i terminali: 2 Vn per 2 secondi
-Tens. di prova tra terminali e massa: 3 kV a.c. per 2 secondi
-Norme di riferimento: EN 60252

Omologazione IMQ EN 60252 dal 1,5μF al 50μF

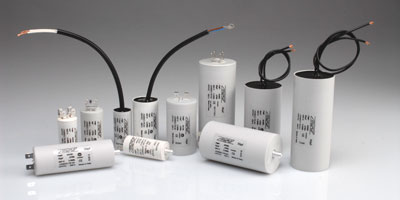

PMP25xxx - 250 V. servizio continuo top



CARATTERISTICHE ELETTRICHE:

-Tensione nominale: 250 V. a.c. servizio continuo
-Tolleranza di capacità: ± 5 %
-Frequenza nominale: 50 Hz.
-Angolo di perdita tgD: max. 0,0030 a 20°C, V=U, 50Hz.
-Temperatura di lavoro: -25°C / +85°C
-Classe di funzionamento: 3.000 h
-Tensione di prova tra i terminali: 2 Vn per 2 secondi
-Tens. di prova tra terminali e massa: 3 kV a.c. per 2 secondi
-Norme di riferimento: EN 60252

Omologazione: nessuna

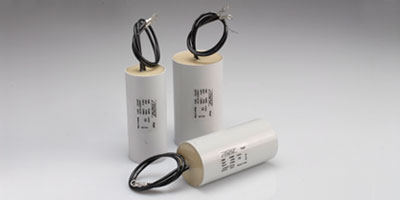

PMP60xxx - 550 V. servizio continuo top



CARATTERISTICHE ELETTRICHE:

-Tensione nominale: 550 V. a.c. servizio continuo
-Tolleranza di capacità: ± 5 %
-Frequenza nominale: 50 Hz.
-Angolo di perdita tgD: max. 0,0030 a 20°C, V=U, 50Hz.
-Temperatura di lavoro: -25°C / +85°C
-Classe di funzionamento: 3.000 h
-Tensione di prova tra i terminali: 2 Vn per 2 secondi
-Tens. di prova tra terminali e massa: 3 kV a.c. per 2 secondi
-Norme di riferimento: EN 60252

Omologazione: nessuna

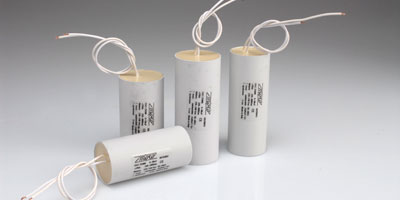

DSG25xxx - Condensatore con disgiuntore 250 V. top



CARATTERISTICHE ELETTRICHE:

-Tensione nominale: 250 V. a.c. servizio continuo
-Tolleranza di capacità: ± 5 %
-Frequenza nominale: 50÷60 Hz.
-Angolo di perdita tgD: max. 0,0030 a 20°C, V=U, 50Hz.
-Temperatura di lavoro: -25°C / +70°C
-Classe di funzionamento: 3.000 h
-Tensione di prova tra i terminali: 2 Vn per 2 secondi
-Tens. di prova tra terminali e massa: 3 kV a.c. per 2 secondi
-Max. frequenza di avviamenti: 1 ogni 20 secondi
-Tempo di intervento: autotarato in base all’applicaz.
-I max: 16 Amp.
-Tensione max. di avviamento: 450 V.ac
